IOD010

Ud

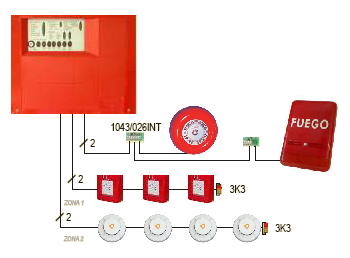

Sistema de detección y alarma de incendios, convencional.

1.653,21€

Sistema de detección y alarma, convencional, "GOLMAR", formado por central de detección automática de incendios de 2 zonas de detección, 4 detectores ópticos de humos, 3 pulsadores de alarma, sirena interior, sirena exterior y canalización de protección fija en superficie con tubo de PVC rígido, blindado, roscable, de color negro, con IP 547.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt35aia090aa

m

Tubo rígido de PVC, roscable, curvable en caliente, de color negro, de 16 mm de diámetro nominal, para canalización fija en superficie. Resistencia a la compresión 1250 N, resistencia al impacto 2 julios, temperatura de trabajo -5°C hasta 60°C, con grado de protección IP 547 según UNE 20324, propiedades eléctricas: aislante, no propagador de la llama. Según UNE-EN 61386-1, UNE-EN 61386-22 y UNE-EN 60423. Incluso p/p de abrazaderas, elementos de sujeción y accesorios (curvas, manguitos, tes, codos y curvas flexibles).

148,000

0,85

125,80

mt35cun020a

m

Cable unipolar ES07Z1-K (AS), no propagador de la llama, con conductor multifilar de cobre clase 5 (-K) de 1,5 mm² de sección, con aislamiento de compuesto termoplástico a base de poliolefina libre de halógenos con baja emisión de humos y gases corrosivos (Z1), siendo su tensión asignada de 450/750 V. Según UNE 211025.

323,000

0,41

132,43

mt41pig070b

Ud

Detector óptico de humos convencional, de ABS color blanco, modelo DOH2 "GOLMAR", formado por un elemento sensible a humos claros, para alimentación de 12 a 30 Vcc, con doble led de activación e indicador de alarma color rojo, salida para piloto de señalización remota y base universal, según UNE-EN 54-7.

4,000

23,30

93,20

mt41pig110b

Ud

Pulsador de alarma convencional de rearme manual, modelo P/440D "GOLMAR", de ABS color rojo, protección IP 41, con led indicador de alarma color rojo y llave de rearme, según UNE-EN 54-11.

3,000

12,00

36,00

mt41pig130b

Ud

Sirena electrónica, de color rojo, para montaje interior, con señal acústica, modelo S/4461 "GOLMAR", alimentación a 24 Vcc, potencia sonora de 100 dB a 1 m y consumo de 14 mA, según UNE-EN 54-3.

1,000

36,90

36,90

mt41pig160b

Ud

Sirena electrónica, de ABS color rojo, para montaje exterior, con señal óptica y acústica y rótulo "FUEGO", modelo S/FUEGO "GOLMAR", alimentación a 24 Vcc, potencia sonora de 90 dB a 1 m y consumo de 230 mA.

1,000

62,55

62,55

mt41pig012b

Ud

Módulo de supervisión de sirena o campana, modelo 1043/026 "GOLMAR".

1,000

4,90

4,90

mt41pig010c

Ud

Central de detección automática de incendios, convencional, microprocesada, de 2 zonas de detección, modelo 1043/022A "GOLMAR", con caja metálica y tapa de ABS, con módulo de alimentación, rectificador de corriente y cargador de batería, panel de control con indicador de alarma y avería y conmutador de corte de zonas, según UNE 23007-2 y UNE 23007-4.

1,000

201,60

201,60

mt41rte030c

Ud

Batería de 12 V y 7 Ah.

2,000

20,86

41,72

mt41www020

Ud

Material auxiliar para instalaciones de detección y alarma.

1,000

1,58

1,58

mo005

h

Oficial 1ª instalador de redes y equipos de detección y seguridad.

24,673

17,82

439,67

mo103

h

Ayudante instalador de redes y equipos de detección y seguridad.

24,673

16,10

397,24

%

Medios auxiliares

2,000

1.573,59

31,47

%

Costes indirectos

3,000

1.605,06

48,15

Coste de mantenimiento decenal: 3.901,58€ en los primeros 10 años.

Total:

1.653,21

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad

(1)

Obligatoriedad

(2)

Sistema

(3)

UNE-EN 54-7:2001

1.4.2003

1.8.2009

1

Sistemas de detección y alarma de incendios. Parte 7: Detectores de humo: Detectores puntuales que funcionan según el principio de luz difusa, luz transmitida o por ionización.

UNE-EN 54-7/A1:2002

1.4.2003

30.6.2005

UNE-EN 54-7:2001/A2:2007

1.5.2007

1.8.2009

UNE-EN 54-11:2001

1.9.2006

1.9.2008

1

Sistemas de detección y alarma de incendios. Parte 11: Pulsadores manuales de alarma.

UNE-EN 54-11:2001/A1:2007

UNE-EN 54-3:2001

1.4.2003

1.6.2009

1

Sistemas de detección y alarma de incendios. Parte 3: Dispositivos de alarma de incendios. Dispositivos acústicos.

UNE-EN 54-3/A1:2002

1.4.2003

30.6.2005

UNE-EN 54-3:2001/A2:2007

1.3.2006

1.6.2009

EN 54-2:1997, adoptada como UNE 23007-2:1998

1.1.2008

1.8.2009

1

Sistemas de detección y de alarma de incendios. Parte 2: Equipos de control e indicación.

EN 54-2:1997/A1:2006, adoptada como UNE 23007-2:1998

1.1.2008

1.8.2009

EN 54-2:1997/AC:1999, adoptada como UNE 23007

1.1.2008

1.1.2008

UNIDAD DE OBRA IOD010: SISTEMA DE DETECCIÓN Y ALARMA DE INCENDIOS, CONVENCIONAL.

CARACTERÍSTICAS TÉCNICAS

Suministro e instalación de sistema de detección y alarma de incendios, convencional, "GOLMAR", formado por central de detección automática de incendios con una capacidad máxima de 2 zonas de detección, 4 detectores ópticos de humos, 3 pulsadores de alarma con señalización luminosa tipo rearmable y tapa de plástico basculante, sirena interior con señal acústica, sirena exterior con señal óptica y acústica y canalización de protección de cableado fija en superficie formada por tubo de PVC rígido, blindado, roscable, de color negro, con IP 547. Incluso cableado con cable unipolar no propagador de la llama libre de halógenos y cuantos accesorios sean necesarios para su correcta instalación. Totalmente montado, conexionado y probado.

NORMATIVA DE APLICACIÓN

Instalación:

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá de la humedad y del contacto con materiales agresivos.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 02 03

Plástico.

0,888

1,480

17 04 11

Cables distintos de los especificados en el código 17 04 10.

0,130

0,087

Residuos generados:

1,018

1,567

15 01 01

Envases de papel y cartón.

23,105

30,807

Total residuos:

24,123

32,373
